| Använd artikel | Användningsområde | Egenskaper | Fördel |
|---|---|---|---|
 Sats med Savetix®-bricka och Savetix®-skruv |
Savetix®-brickan är fixerad runt det smala skaftet efter monteringen, men ändå helt rörligt. | Eftersom skruven ger tillräckligt spel passar denna version till en maskin som ofta underhålls. |
|
 Sats med självhäftande Savetix®-bricka och Savetix®-skruv |
Motsvarar helt EU:s maskindirektiv | Som ovan, men denna sats gör det enklare att montera många skruvar samtidigt. Mer komfort och säkerhet vid monteringen. |
|
| Beskrivning | Limmet är ett modifierat akrylatlim fritt från lösningsmedel. Det har mycket bra häftegenskaper kombinerat med mycket god direkt vidhäftning på de flesta ytmaterial och även på ytor som skum och PE- resp. PP-folier. Limmet är APEO-fritt. | |
|---|---|---|
| Tekniska data | Bärare | fiber 12 g/m2 |
| Skydd | releasepapper, gult, 90 g/m2 | |
| Limvikt | 90 g/m2 | |
| Total tjocklek | 0,10 mm | |
| Häftkraft | min. 16 N / 25 mm2 (kontakttid: 1 tim.) | |
| Temperaturtålighet | från – 40°C till +100°C | |
 |
||||||
| Storlek (nom. mått) |
Håldiameter d1 min. |
Ytterdiameter D2 |
Tjocklek s nom. mått |
Höjd b max. |
Stödyta c min. |
Material |
|---|---|---|---|---|---|---|
| M4 | 4,1 | 19,5 | 0,4 | 3,8 | 2,7 | A2 |
| M5 | 5,1 | 20,5 | 0,5 | 4 | 2,7 | |
| M6 | 6,1 | 21,5 | 0,6 | 4,2 | 2,7 | |
| M8 | 8,1 | 25 | 0,8 | 5,4 | 2,7 | |
| M10 | 10,1 | 27,5 | 1,0 | 5,8 | 2,7 | |
| M12 | 12,1 | 29,5 | 1,2 | 6,5 | 2,7 | |
Allmänna toleranser enligt DIN 6930
Savetix® kan också levereras i önskade specialstorlekar.
 |
|||||
| Storlek (nom. mått) d |
Nyckel- bredd s |
Huvudhöjd k |
Längd l |
Gänglängd b1 |
Material |
|---|---|---|---|---|---|
| M4 | 7 | 2,8 | Följande längder finns tillgängliga, i mm 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 (beroende på storleken) |
Efter kundens önskemål min. 4 mm |
A2 |
| M5 | 8 | 3,5 | |||
| M6 | 10 | 4,0 | |||
| M8 | 13 | 5,3 | |||
| M10 | 17 | 6,4 | |||
| M12 | 19 | 7,5 | |||
 |
||||||
| Storlek (nom. mått) d |
Nyckel- bredd s |
dk | Huvudhöjd k |
Längd l |
Gänglängd b1 |
Material |
|---|---|---|---|---|---|---|
| M4 | 3 | 7 | 4 | Följande längder finns tillgängliga, i mm 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45 (beroende på storleken) |
Efter kundens önskemål min. 4 mm |
A2 |
| M5 | 4 | 8,5 | 5 | |||
| M6 | 5 | 10 | 6 | |||
| M8 | 6 | 13 | 8 | |||
| M10 | 8 | 16 | 10 | |||
| M12 | 10 | 18 | 12 | |||
| Position / Vridvinkel | Vridmoment | |||||
|---|---|---|---|---|---|---|
| M4 | M5 | M6 | M8 | M10 | M12 | |
| 1 (90°) | 0,75 | 0,914 | 0,984 | 2,092 | 6,842 | 11,546 |
| 2 (180°) | 0,848 | 1,702 | 2,082 | 3,594 | 12,2 | 26,63 |
| 3 (270°) | 0,978 | 2,326 | 2,89 | 5,558 | 13,05 | 29,146 |
| 4 (360°) | 1,12 | 2,396 | 3,384 | 6,754 | 13,368 | 30,008 |
| 5 (450°) | 1,22 | 2,406 | 3,614 | 7,286 | 13,444 | 30,042 |
| 6 (540°) | 1,25 | 2,406 | 3,756 | 7,398 | 13,444 | 30,132 |
| 7 (630°) | 1,234 | 2,452 | 3,76 | 7,756 | 13,626 | 30,132 |
| 8 (720°) | 1,26 | 2,504 | 3,768 | 8,228 | 13,662 | 33,644 |
| 9 (810°) | 1,594 | 2,504 | 4,012 | 9,2 | 25,112 | 55,384 |
| 10 (900°) | 2,02 | 3,2 | 4,53 | 11,754 | ||
| 11 (990°) | 2,132 | 3,514 | 6,36 | 14,798 | ||
| 12 (1080°) | 2,186 | 3,878 | ||||
| 13 (1170°) | 2,4 | |||||
| 14 (1260°) | 2,606 | |||||
Placera underläggsbrickan på skruven. Trä underläggsbrickan och skruven genom skyddskåpan och sätt på SAVETIX® från undersidan.
Skruva ihop skyddskåpa och kåpa. SAVETIX® blir platt och samtidigt blir hålet smalare än gängbredden på skruven med smalt skaft.
Genom deformeringen har SAVETIX® förminskat den inre radien hos skruvhålet så att skruvens gänga inte längre passar i hålet.
Ladda ner instruktionen "Så monteras SAVETIX® på bästa sätt" som PDF

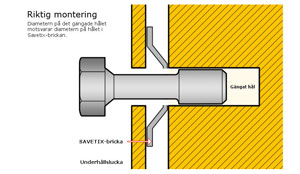

Riktig montering:
Diametern på det gängade hålet motsvarar diametern på hålet i Savetix-brickan.

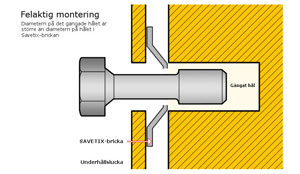

Felaktig montering:
Diametern på det gängade hålet är större än diametern på hålet i Savetix-brickan.

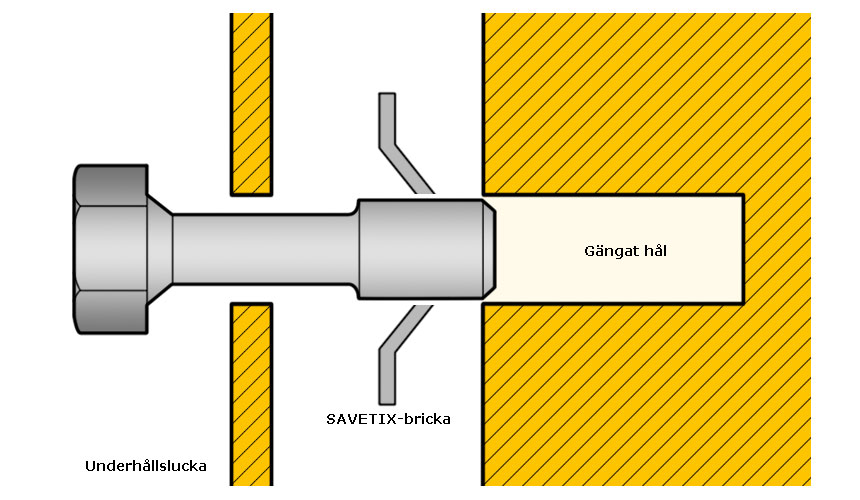

Optimal montering:

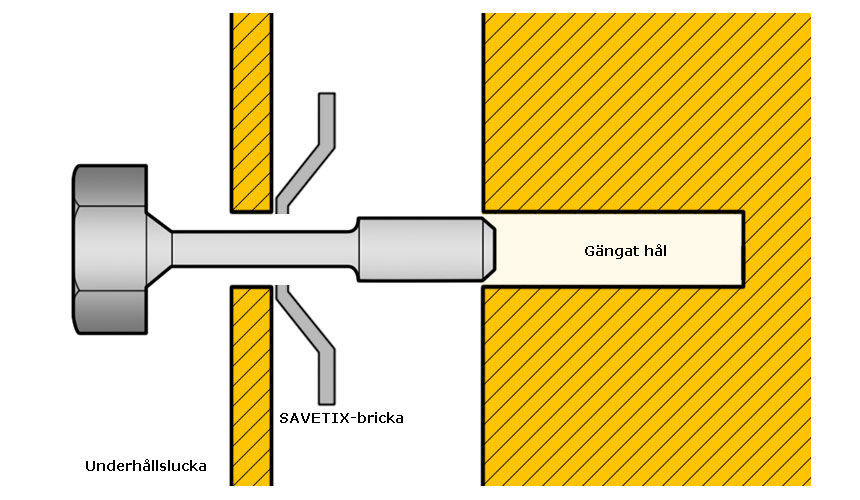

Specialfall, när skruven är mycket liten:
Viktigt: Vid denna variant måste borrhålet i underhållsluckan motsvara diametern på hålet i Savetix-brickan:
M4 = 4,1 mm, M5 = 5,1 mm, etc.
Möjliga fel vid smala skruvar:
Flänsbricka, ev. går huvudet på skruven av!
Möjliga fel vid smala skruvar:
Flänsbricka, ev. går huvudet på skruven av!
